自动切边设备产品说明

       专为多工位成型机配置的自动切边设备,成型完的箱胆由输送旋转台送至切边机处进行自动旋转切边,四个边全部裁切完成后,由真空吸盘抓取到下料位。

       输送旋转台可在直线导轨上往复移动,用于输送箱胆;并可完成连续四次的90度旋转,用于裁切四个边。

       伺服控制系统保证输送旋转台的定位,切边尺寸误差为±0.5mm

       根据节拍不同,可选择双切刀同时剪切两个边,提高一倍的剪切效率。两个剪刀同时由伺服电机驱动进退。

       旋转台上安装与箱胆相符的切边模具。

       全自动化的生产,减轻操作人员的劳动强度,提高生产效率。

       单独的控制系统,可灵活的匹配三工位或四工位成型机。

       技术规格:

型号

-Q

设备外形尺寸:

L8000*W4500*H5000 mm

内胆尺寸:

MAX:L2000mm*W900mm*650mm

切边机

单刀、双刀(可选)

节拍:

单刀:80-100/小时

双刀:100-120/小时

电源

3380V 25KW

气源

0.6-0.8 MPa

电机

SEW伺服电机

电控系统

SIEMENS PLC控制系统

气动元件

SMC 气动元件 / FESTO 气动元件

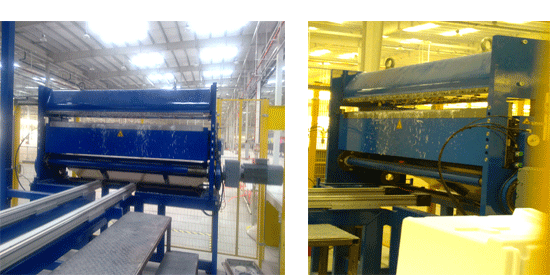

自动切边设备生产线上应用
