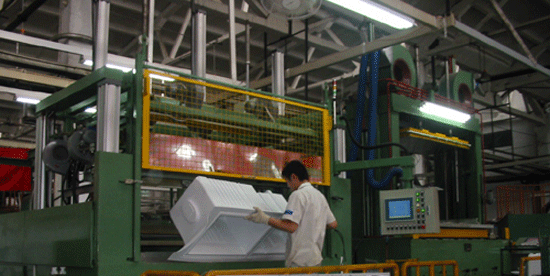

这是青岛欧信设备制造有限公司设计生产的一种小型热成型设备，特别适合冰箱箱内胆、门内衬及汽车仪
表盘、门内护板等热成型件多品种小批量的生产。
◆
单工位真空成型机加热器从后面移动到板材处加热，完成后退出板材区，下模具上升到板材位置，板材真
空吸附成型，经冷却、脱模，由人工完成取件、上料动作。
◆
成型面积最大为2000mmX900mm，加热由上下两个加热器组成，每一块加热板的加热温度均单独可调，
完全可保证工件的加热效果。
◆
所有的动作参数及加热温度均可通过人机界面设置、修改、保存。对于不同型号的产品，只需将保存的参
数调出即可，无须重新设置。
◆
吹泡及脱模的气量采用比例阀控制，以达到最佳的成型效果
◆
设备具有快速换模装置，每次换模时间低于15分钟。
◆ 模台由伺服电机驱动升降，电机驱动的齿轮齿条结构，准确的快慢速及定位，脱模效果好，稳定性好，故
障率低，且故障点较直观，易于维修。
◆ 电机驱动机构可保持设备清洁干净，噪音低，模台运行平稳，产品质量稳定。
◆ 电机驱动系统选用7.5KW电机只在模台升降时运行，每个循环只运行不到10秒，每天24小时运行，只用
10度电，节约能源。
◆ 技术规格：
|
型号 |
SVF2000 |
|
设备外形尺寸： |
L3000*W3000*H4500 mm |
|
成型面积： |
L2000mm*W900mm |
|
最大成型深度 |
650mm |
|
成型方式 |
凸模成型 |
|
使用板材 |
ABS、PS、HIPS |
|
板材厚度 |
1.0-10mm |
|
节拍 |
厚度3.0-4.0mm板材：25-30套/小时
厚度1.0-1.6mm板材：55-60套/小时 |
|
合格率 |
≥98％ |
|
电源 |
3相380V
120KW |
|
气源 |
0.6-0.8 MPa |
|
电机 |
SEW伺服电机 |
|
电控系统 |
SIEMENS PLC控制系统 |
|
加热系统 |
SIEMENS HS716
加热控制系统/固态继电器（可选） |
|
气动元件 |
SMC
气动元件
/ FESTO
气动元件 |
|
真空泵 |
德国BECKER / 海门无油真空泵
/
水环式真空泵（可选） |
|
模温机 |
上海王牌 / 张家港环球 / 青岛金智
（可选） |
|
