应用于各种包装盒生产的高效率成型机,通过对HIPS、PP、PE、PVC、PET等多种片材进行加热,并利用真空和压空的方式成型各种塑料制品。如:餐饮行业的快餐盒、餐盘、杯子、杯盖,食品包装行业的蔬菜包装盒、水果包装盒、饼干盒,塑料包装行业的玩具包装盒、礼品包装盒、电子产品包装盒、文具包装盒等。
◆

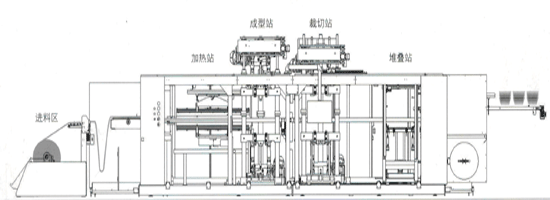

该设备分上料区、加热区、成型区、裁切区、堆叠区五个工位,自动上、下料连续生产。
◆
上料区由自动卷材连续进料,并最终由输送链条夹住板材在输送导轨上运行。
◆
加热部分由上、下均可调整的石英辐射器组成,德国SIEMENS HS716加热控制卡控制加热温度。
◆
成型区和冲裁区上、下模台全部选用伺服电机驱动,速度快、运行平稳。
◆
成型区上部工作台带有伺服驱动的辅助拉伸头,可以设定辅助成型深度。
◆
堆叠区可选机械手堆叠,可设定使产品堆叠数量。
◆
技术规格:
型号 |
TVF800 |
设备外形尺寸: |
L12000*W3000*H3800 mm |
成型面积: |
L800mm*W700mm |
最大成型深度 |
150mm |
成型方式 |
压空辅助成型 |
使用板材 |
PP、PE、PET、ABS、PS、HIPS等 |
节拍 |
35次循环/分钟 |
合格率 |
≥98% |
电源 |
3相380V
225KW |
气源 |
0.6-0.8 MPa |
电机 |
SEW伺服电机 |
电控系统 |
SIEMENS PLC控制系统 |
加热系统 |
SIEMENS HS716
加热控制系统 |
气动元件 |
SMC
气动元件
/ FESTO
气动元件 |
真空泵 |
德国BECKER |
冷水机 |
上海王牌 / 张家港环球 / 青岛金智
(可选) |
|
